• Весьма жёсткий диффузор средней глубины из двухслойного композита. Лицевая сторона — стеклопластик «под карбон», тыльная — сложная композиция с волокнистым наполнителем

• Алюминиевая фазовыравнивающая «пуля» диаметром 30 мм. Центральное отверстие в диффузоре обрамлено чёрным пластиковым кольцом

• Подвес шириной 10 мм

• Центрирующая шайба текстильная с пропиткой, 4 гофра

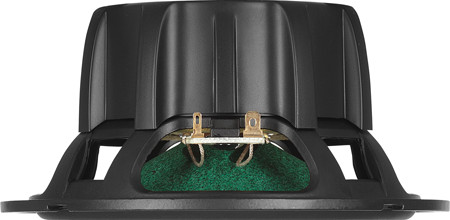

• Корзина — тонкостенное алюминиевое литьё, 4 сдвоенных спицы. Окрашена эмалью, достаточно глухая

• Звуковая катушка диаметром 32 мм, выводы частично подклеены к диффузору

• Магнитопровод невентилируемый, закрыт пластиковым кожухом

• Клеммы-лопаточки шириной 3 и 5 мм

• Защитные сетки стандартной конструкции. В комплект входят провода и крепёж

Твитер

• Защитная сетка несъёмная с крупными шестигранными отверстиями

• Полупрозрачный купол из теторона диаметром 25 мм оснащён коротким рупором

• Выводы — гибкие проводники длиной 45 см

• В комплекте врезная чашка с возможностью ориентации пищалки и косая чашка для установки на поверхность

Nakamichi SP-CS680

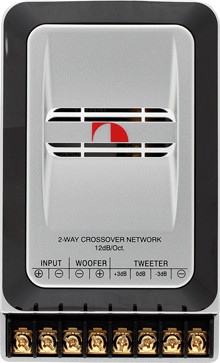

Кроссовер

Коробочка размерами 138 х 85 х 33 мм. Оба фильтра — 2-го порядка без архитектурных излишеств, катушки без сердечников, высококачественные конденсаторы. Уровень пищалки регулируется подключением к разным клеммам (+3, 0, -3 дБ).

Номинальный импеданс, Ом 4
Мощность RMS/максимальная (по данным изготовителя), Вт 50/480
Средняя чувствительность, дБ/Вт (1 м) 87
Средний коэффициент нелинейных искажений (90 дБ, 1 м), %
100 — 300 Гц 1,32
300 Гц — 3 кГц 0,43
3 — 10 кГц 0,57
Параметры мидбасовой головки
Масса подвижной системы, г 14,45
Силовой фактор, Тл м 5,3
Fs, Гц 57,8
Vas, л 12,52
Qts 0,68
Размеры мидбасовой головки (A, B, C, D), мм 5, 165, 145, 70
Размеры твитера (A, B, C, D), мм 8, 58, 50, 18

ЛИЧНЫЙ ОПЫТ

Звучание в целом довольно сбалансированное, если не давать мидбасу работать «в лоб». При «лобовой» установке твитера желательно использовать уровень -3 дБ, другие значения пригодятся при монтаже под углом, но вот для твитера углом как раз лучше не увлекаться, иначе «воздуха» становится маловато. Бас уверенный, достаточно глубокий, импульсные характеристики — отличные. Перкуссия передаётся очень живо, как и слэп бас-гитары. Средние частоты несколько упрощены, стереопанорама широкая, но глубины можно было бы и побольше.

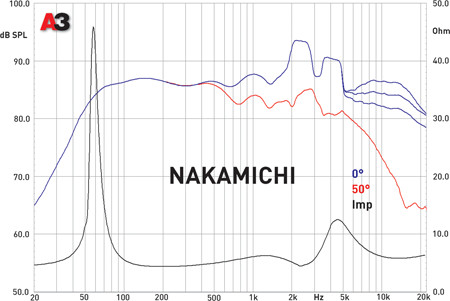

Nakamichi — один из немногих участников, к которому изготовители приложили полный набор параметров Тиля — Смолла. Измеренные значения оказались близкими к заявленным, и те и другие означают мидбас с довольно низким резонансом и невысокой добротностью. На осевой АЧХ привлекает внимание значительная неравномерность между 2 и 5 кГц, источник её — мидбас, об этом легко судить по семейству АЧХ в различных положениях аттенюатора пищалки. Полярность включения головок картины не меняет. Под углом к оси неравномерность в этой полосе резко уменьшается, но спад АЧХ твитера происходит быстрее, чем хотелось бы.

МЁД & ДЁГОТЬ

Чувствительность акустики не выдающаяся, искажения — достаточно низкие. Видно, что динамики изначально проектировали для реальных условий работы — внеосевого излучения, однако дисперсия твитера неширокая, это надо иметь в виду при установке. Но вот чего не отнять — это безукоризненной работы на низких и средних частотах, а под углом — и на верхне-средних.

Статья взята: Журнал «Автозвук»
