Недешёвые четырёхканальные усилители. Polk Audio PA D4000.4

Компоновка усилителя стандартная, он смонтирован в алюминиевом корпусе с мелкими рёбрами вдоль боковых стенок, отделка — отменная, стальные торцевые панели оформлены пластиковыми рамками, индикаторы включения и перегрузки расположены на чуть вогнутой верхней панели.

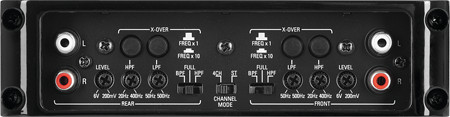

Панель входов и выходов: эргономично и наглядно. Набор регулировок в каждой паре каналов одинаков, расположение зеркально-симметричное

Слева направо:

• Разъёмы RCA

• Регулятор чувствительности размечен от 0,2 до 6 В

• Регулятор частоты среза ФВЧ размечен от 20 до 400 Гц

• Регулятор частоты среза ФНЧ размечен от 50 до 500 Гц

• Над регуляторами фильтров — кнопки множителя частоты (х1/х10)

• Переключатель режима кроссовера (полосовой, линейно, ФВЧ)

• Переключатель режима входов

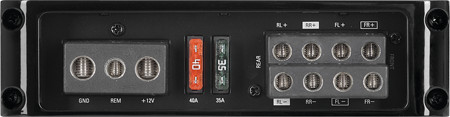

• Все соединения выведены на закрытые колодки с винтами под шестигранник

• Питание принимает провод диаметром до 8 мм, Remote и акустика — до 6 мм. В комплекте переходник под кабель питания большого сечения. Верхний ряд колодки — «плюсовые» выходы, нижний — «минусовые», мостовое подключение нагрузки реализуется «наискосок» — будьте внимательны

• Два предохранителя: один на 35 А, другой — на 40 А. Включены они параллельно, у каждого собственное гнездо. Смотрите не перепутайте, куда 35 А, а куда — 40...

• Мощность по заявке (4/2 Ом), Вт 125/200
• Максимальная мощность (14,4 В, КНИ = 1%, 4 Ом/2 Ом), Вт 156/261
• Коэффициент нелинейных искажений (1 кГц, P = 0,1 Pmax, 4 Ом/2 Ом), % 0,0083/0,035
• Коэффициент нелинейных искажений (1 кГц, P = 1 Вт, 4 Ом), % 0,0045
• Входная чувствительность, В 0,29 — 8,4
• Отношение сигнал/шум*, дБА 83
• Габариты (Д х Ш х В), мм 270 х 170 х 45
• *По стандарту CEA-2006, то есть относительно 1 Вт выходной мощности.

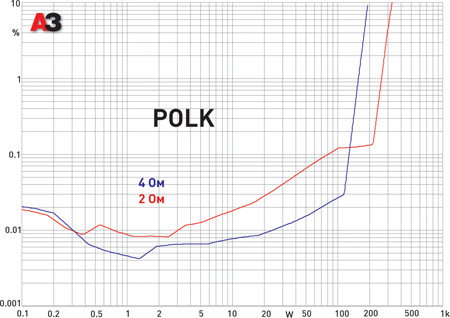

Не успели мы соскучиться по «цифре» — и вот она, в самой современной разновидности. На 4-омной нагрузке искажения остаются низкими до самого начала перегрузки (а это далеко за сотню ватт), на 2 Ом искажения повыше, но и здесь перешагивают за «десятку» лишь на большой мощности. Приращение мощности на низкоомной нагрузке — 67%, это достойный результат.

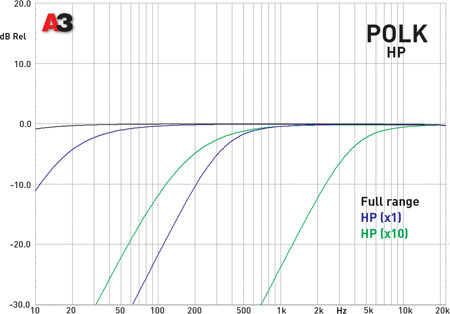

Фильтры в парах каналов одинаковы, начинаем с ФВЧ. Частота среза регулируется в поддиапазонах 23 — 390 и 270 — 4200 Гц, добротность немного меняется (растёт с повышением частоты). Не убирайте далеко нижний предел частоты среза, он нам ещё понадобится.

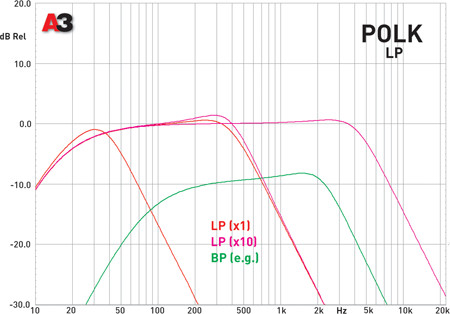

Частота среза ФНЧ регулируется от 53 до 5000 Гц тоже в два поддиапазона, они встречаются на отметке 500 Гц. ФНЧ — с повышенной добротностью (тоже не совсем постоянной). При включении ФНЧ оживает и ФВЧ, то есть полосовой режим (максимально широкая полоса 23 Гц — 5 кГц) здесь заложен изначально. Пример реализации полосовой АЧХ приведен на 10 дБ ниже.

МЁД & ДЁГОТЬ

Внушительная мощность, низкие даже по аналоговым меркам искажения, малые габариты, низкое тепловыделение — XXI век, короче. Фильтры позволяют реализовать любую конфигурацию системы — от «фронт + саб» до поканального или полупоканального фронта. Реализация фильтров, правда, не совсем безукоризненная.

Статья взята: Журнал «Автозвук»
